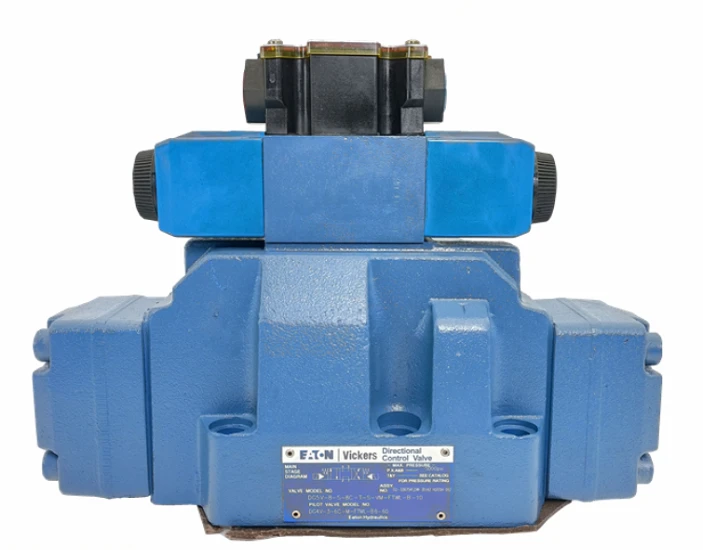

{BB0C73CF-8567-4fe1-9961-5068545BC97E} -

DG5V retningsbestemt VICKERS-ventil

Pilottrykket må alltid overstige tankledningstrykket med minst det nødvendige minimum pilottrykket.

Sende bookingforespørsel

produkt introduksjon

Produktintroduksjon

Oversikt

Pilottrykket må alltid overstige tankledningstrykket med minst det nødvendige minimum pilottrykket. Dette gjelder også når man kombinerer spoler med åpent senter (0, 1, 4, 8, 9 og 11) med internt pilottrykk, men de bør kun brukes med eksternt drenerte ventiler. b. Internt drenerte ventiler kan kun brukes når støt i tankledningen umulig kan overvinne minimum pilottrykkdifferansen nevnt ovenfor. Når det er mulighet for trykkstøt i tankledningen, anbefales utvendig drenerte ventiler. C.Når DG5V retningsbestemt VICKERS-ventil er deaktivert, forblir pilot- og hovedspolene i sist valgte posisjon, forutsatt at pilottrykket opprettholdes. Hvis pilottrykket svikter, eller faller under minimum, vil hovedspolen fjære i midten.

Minimum-pilot-trykkgenerator alternativ

DG5V retningsbestemt VICKERS-ventil Kan bygges inn i P-porten for å skape en minimum pilottrykkdifferanse på 0,35 bar (5 psi) der internt pilottrykk kreves med spoler med åpent senter, dvs. 0 , 1, 4, 8, 9 og 11.

Slagjusteringsalternativer

Disse kontrollerer den maksimale åpningen av hovedspolen/kroppspassasjene ved å justere grensene for spoleslag. På denne måten kan responstiden og trykkfallet over ventilen for en bestemt strømningshastighet kontrolleres. Slagjusteringer kan monteres i en av eller begge ender av hovedtrinnsventilen for å justere slaget i en eller begge retninger. En bruk av slagjusteringer er for å kontrollere måleegenskapene til "X*"- eller "Y*"-type spoler. (Se modellkode4.)

Kontrolldata, Generelt

en. Avhengig av applikasjonen og systemfiltreringen, kan enhver glidende spoleventil, hvis den holdes forskjøvet under trykk i lange perioder, feste seg og ikke bevege seg lett på grunn av dannelse av væskerester. Det kan derfor være nødvendig å sykle med jevne mellomrom for å forhindre at dette skjer.
b. Væskestøt i en felles dreneringsledning som betjener to eller flere ventiler kan være av tilstrekkelig størrelse til å forårsake utilsiktet forskyvning av spolene. Det anbefales å bruke kretsbeskyttelse, for eksempel separate avløpsledninger.
C. Kontroll med slagjusteringer, pilotchoker og alternativer for minimum-pilot-trykkgenerator er beskrevet på denne siden.
